عيون وعقل الذكاء: نظرة معمقة على نظام التحكم الذكي في جرافة الشاحنات من غاشن

تعتمد رافعة الشاحنات الآلية المتطورة على هيكل ميكانيكي قوي بمثابة "أطرافها"، لكن جوهرها الحقيقي يكمن في "عيونها" و"عقلها". سنتعمق هذا الأسبوع في جوهرها، ونكشف كيف تحقق رافعة الشاحنات Gachn تحميلًا ذكيًا للغاية وغير مأهول من خلال التعاون السلس بين الرؤية ثلاثية الأبعاد وخوارزميات الذكاء الاصطناعي والتحكم المتقدم.

خلال الأسبوعين الماضيين، ناقشنا التحديات التي تواجه قطاع النقل وقدمنا ​​الحل الميكانيكي الثوري "لإدخال صندوق الشحن". ومع ذلك، لكي يمتد الذراع الروبوتي بدقة إلى داخل صندوق الشاحنة ويرص الأحمال بشكل مثالي، لا غنى عن نظام ذكي للإدراك واتخاذ القرارات والتنفيذ. هذا تحديدًا ما يميز Gachn عن المعدات الآلية المجمعة بشكل عشوائي في السوق، مما يجعلها "رافعة تحميل شاحنات ذكية" بحق.

أولاً: العيون الذكية: إدراك شامل لتحديد المركبات بوضوح

التقنية الأساسية: نظام المسح ثلاثي الأبعاد بتقنية LiDAR ونظام التعرف الذكي على مواقع المركبات

التحديات:الاختلافات الكبيرة في ركن المركبات: يمكن أن يؤدي الركن غير السليم، والانحراف عن خط المنتصف، والأجسام الغريبة في حجرة الشحن (مثل حبال الربط المتبقية أو الحطام) إلى فشل التحميل أو حتى تصادم المعدات.

حلنا:

النمذجة الدقيقة: يستخدم الجهاز تقنية LiDAR عالية الدقة لإجراء مسح شامل للمركبة المتوقفة، مما يُنتج نموذجًا ثلاثي الأبعاد بنقاط سحابية بدقة تصل إلى مستوى المليمتر. يقيس هذا النظام تلقائيًا طول وعرض وارتفاع اللوحة الجانبية لحجرة الشحن، بالإضافة إلى خلوص المركبة عن الأرض.

الحكم الذكي: يستخدم النظام خوارزمية كشف ذكية مطورة ذاتيًا، لتحليل بيانات السحابة النقطية في الوقت الفعلي. ويحدد تلقائيًا ما إذا كانت المركبة متوقفة ضمن منطقة التحميل الآلي المسموح بها، وما إذا كان انحراف خط المنتصف ضمن نطاق يمكن التحكم فيه. وفي الوقت نفسه، يعمل النظام كـ"مفتش جودة"، حيث يكشف أي خلل في حجرة الشحن لمنع التكديس غير المستقر أو أعطال المعدات الناتجة عن وجود أجسام غريبة.

التوجيه الفعال: إذا اكتشف النظام أن اللوحة الخلفية مرتفعة للغاية أو أن وضعية الركن غير مناسبة، فسوف يقوم بتذكير السائق بشكل استباقي عبر الشاشة بـ "فتح اللوحة الخلفية" أو "ضبط وضعية الركن"، مما يحقق التفاعل بين الإنسان والآلة ويضمن نقطة بداية مثالية للعملية.

(فيديو: يعرض نموذج السحابة النقطية ثلاثية الأبعاد للمركبة الذي تم إنشاؤه بعد مسح LiDAR، مع تحديد أبعاد الطول والعرض والارتفاع المقاسة)

ثانيًا: العقل الذكي: التخطيط الاستراتيجي لمسار التحميل الأمثل

التقنية الأساسية: خوارزمية خاصة لتجميع البضائع على المنصات ومنصة تحكم متطورة من شنايدر إلكتريك

تحدي:كيفية تحويل أبعاد المركبة المعروفة والحمولة المراد تحميلها إلى إحداثيات دقيقة ومنظمة ومستقرة للتعبئة على المنصات ومسارات الحركة لكل كيس من الأسمنت؟

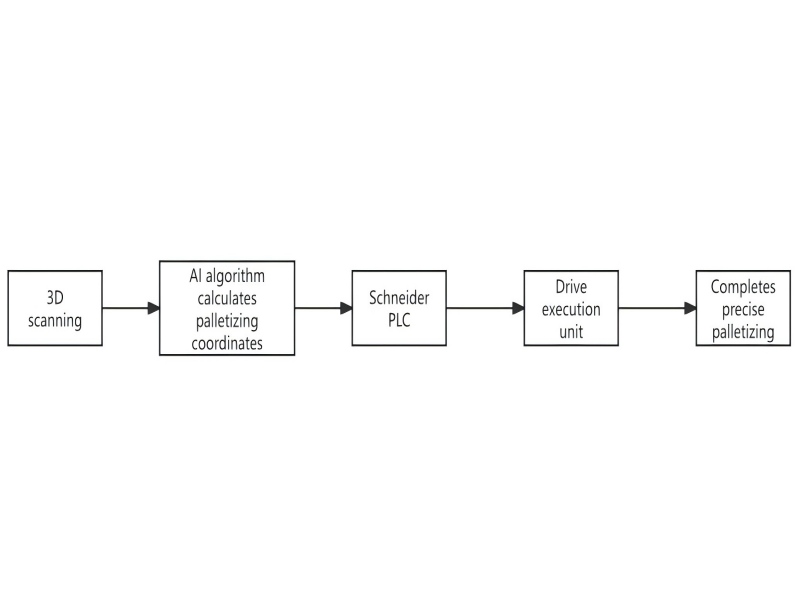

حلنا:الحساب الذكي: بعد الحصول على بيانات المسح ثلاثي الأبعاد، تبدأ خوارزمية منطق التعبئة التي طورناها بشكل مستقل بالعمل. بناءً على كمية الأسمنت المراد تحميلها ونموذج رياضي، تحسب الخوارزمية تلقائيًا إحداثيات الهبوط المثلى لكل كيس من الأسمنت وتخطط مسار الحركة الأكثر كفاءة وخاليًا من التصادم.

استراتيجية مرنة: تدعم الخوارزمية ثلاثة أنماط: التكديس الأفقي، والتكديس الرأسي، ومزيج من الاثنين. ويمكنها اختيار الأنماط أو دمجها بذكاء بناءً على أبعاد صندوق الشاحنة، مما يضمن تكديسًا محكمًا ومنظمًا، ويزيد من استغلال مساحة صندوق الشاحنة، ويسهل عملية التفريغ.

التنفيذ الدقيق:تُستقبل تعليمات المسار المحسوب وتُنفذ بواسطة نظام تحكم يتمحور حول وحدة تحكم حركة عالية الأداء من شنايدر ذات 12 محورًا وشاشة لمس كبيرة مقاس 15.6 بوصة. يضمن استقرار وحدة التحكم المنطقية القابلة للبرمجة (PLC) من شنايدر وقدرتها العالية على المعالجة تزامن ودقة وموثوقية جميع محركات المؤازرة والأسطوانات والمشغلات الأخرى.



ثالثًا: الشبكات العصبية: ربط البيانات، مما يُمكّن إدارة المصانع الذكية

التقنية الأساسية: نظام إدارة معلومات التحميل وواجهة من الدرجة الصناعية

تحدي: لا ينبغي أن تكون آلة التحميل الآلية بمثابة صومعة معلومات؛ بل يجب أن تتكامل بسلاسة مع نظام الإدارة الحالي للمصنع.

حلنا: كل ما يحتاجه السائق هو تمرير بطاقته بجوار آلة التحميل، وسيقوم النظام تلقائيًا باسترداد معلومات الاستلام (مثل العميل ونوع المنتج والوزن) من نظام تخطيط موارد المؤسسات، مما يلغي الحاجة إلى الإدخال اليدوي ويمنع الأخطاء.

بعد اكتمال التحميل، يتم إرسال البيانات (مثل وقت التحميل الفعلي والحمولة) تلقائيًا إلى نظام الإدارة، مما يشكل حلقة مغلقة ويوفر دعمًا دقيقًا للبيانات في الوقت الفعلي للتسوية المالية وجدولة الإنتاج.

تم تجهيز المعدات بواجهة إيثرنت كمعيار قياسي، مما يوفر مساحة توسعة واسعة لتحديثات الصناعة 4.0 والتصنيع الذكي المستقبلية للمصنع.

رابعاً: أساس موثوق: تصميم موزع ومكونات من الدرجة الأولى

ندرك أن حتى أكثر الأنظمة ذكاءً تتطلب دعمًا مستقرًا للأجهزة. على عكس المنافسين الذين يركزون آليات التعاقد من الباطن والتوجيه والتعبئة، مما يؤدي إلى "مساحة صيانة صغيرة وصعوبة في معالجة الأعطال"، تعتمد Gachn تصميمًا موزعًا. لا يوفر هذا التصميم استقرارًا أعلى فحسب، بل يوفر أيضًا سهولة الوصول للصيانة عند الحاجة، مما يسمح بتحديد المشكلة وحلها بسرعة، ويقلل بشكل كبير من وقت التوقف ويحسن كفاءة المعدات الإجمالية (OEE).

خاتمة: الذكاء الحقيقي هو التكامل الأمثل بين الإدراك واتخاذ القرار والتنفيذ والإدارة. وآلة التحميل من غاشن هي خير مثال على ذلك، فهي تتمتع بـ"بصر حاد" و"ذكاء خارق" و"أطراف مرنة". ولا تقتصر فوائدها على توفير القوى العاملة فحسب، بل تُحدث نقلة نوعية في جودة التحميل وكفاءة الإدارة وشفافية البيانات.
